Keil5下的STM32F103Cx例程超值，含PWM输出与捕获、OLED、LCD显示等

在Keil5下写的STM32F103C例程，基于STM32F103Cx最小系统板, 采用定时器Tim3计时，定时器Tim4输出PWM并由定时器Tim3进行PWM捕获，显示可以采用I2C接口的0.96寸OLED，或SPI4线接口的0.96寸OLED，或1.44寸LCD, 或JXL12864-086，内含所以调试通过的项目文件和驱动文件。与其他keil4下的项目代码比，更超值！

#include “lcd.h“
#include “string.h“
#include “font.h“
#include “..\SRC\delay.h“
#include “gui.h“
//******************************************************************
//功能：    GUI描绘一个点
//输入参数：x:光标位置x坐标
//        	y:光标位置y坐标
//			color:要填充的颜色
//返回值：  无
//修改记录：无
//******************************************************************
void GUI_DrawPoint（u16 xu16 yu16 color）
{
	LCD_SetCursor（xy）;//设置光标位置
	LCD_WR_DATA_16Bit（color）;
}

//******************************************************************
//功能：    在指定区域内填充颜色
//输入参数：sx:指定区域开始点x坐标
//        	sy:指定区域开始点y坐标
//			ex:指定区域结束点x坐标
//			ey:指定区域结束点y坐标
//        	color:要填充的颜色
//返回值：  无
//修改记录：无
//******************************************************************
void LCD_Fill（u16 sxu16 syu16 exu16 eyu16 color）
{

	u16 ij;
	u16 width=ex-sx+1; 		//得到填充的宽度
	u16 height=ey-sy+1;		//高度
	LCD_SetWindows（sxsyex-1ey-1）;//设置显示窗口
	for（i=0;i	{
		for（j=0;j		LCD_WR_DATA_16Bit（color）;	//写入数据
	}

	LCD_SetWindows（00lcddev.width-1lcddev.height-1）;//恢复窗口设置为全屏
}

//******************************************************************
//功能：    GUI画线
//输入参数：x1y1:起点坐标
//        	x2y2:终点坐标
//返回值：  无
//修改记录：无
//******************************************************************
void LCD_DrawLine（u16 x1 u16 y1 u16 x2 u16 y2）
{
	u16 t;
	int xerr=0yerr=0delta_xdelta_ydistance;
	int incxincyuRowuCol;

	delta_x=x2-x1; //计算坐标增量
	delta_y=y2-y1;
	uRow=x1;
	uCol=y1;
	if（delta_x>0）incx=1; //设置单步方向
	else if（delta_x==0）incx=0;//垂直线
	else {incx=-1;delta_x=-delta_x;}
	if（delta_y>0）incy=1;
	else if（delta_y==0）incy=0;//水平线
	else{incy=-1;delta_y=-delta_y;}
	if（ delta_x>delta_y）distance=delta_x; //选取基本增量坐标轴
	else distance=delta_y;
	for（t=0;t<=distance+1;t++ ）//画线输出
	{
		LCD_DrawPoint（uRowuCol）;//画点
		xerr+=delta_x ;
		yerr+=delta_y ;
		if（xerr>distance）
		{
			xerr-=distance;
			uRow+=incx;
		}
		if（yerr>distance）
		{
			yerr-=distance;
			uCol+=incy;
		}
	}
}

//******************************************************************
//功能：    GUI画矩形（非填充）
//输入参数：（x1y1）（x2y2）:矩形的对角坐标
//返回值：  无
//修改记录：无
//******************************************************************
void LCD_DrawRectangle（u16 x1 u16 y1 u16 x2 u16 y2）
{
	LCD_DrawLine（x1y1x2y1）;
	LCD_DrawLine（x1y1x1y2）;
	LCD_DrawLine（x1y2x2y2）;
	LCD_DrawLine（x2y1x2y2）;
}

//******************************************************************
//功能：    GUI画矩形（填充）
//输入参数：（x1y1）（x2y2）:矩形的对角坐标
//返回值：  无
//修改记录：无
//******************************************************************
void LCD_DrawFillRectangle（u16 x1 u16 y1 u16 x2 u16 y2）
{
	LCD_Fill（x1y1x2y2POINT_COLOR）;

}

//******************************************************************
//功能：    8对称性画圆算法（内部调用）
//输入参数：（xcyc） :圆中心坐标
// 			（xy）:光标相对于圆心的坐标
//         	c:填充的颜色
//返回值：  无
//修改记录：无
//*************

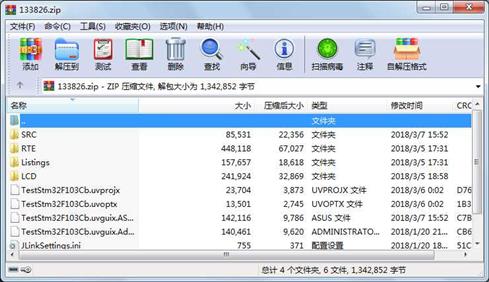

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     文件       89085  2018-03-06 00:26  JlinkLog.txt
     文件         755  2018-01-20 18:57  JlinkSettings.ini
     目录           0  2018-03-05 18:58  LCD\
     文件       15971  2018-02-22 21:36  LCD\GUI.c
     文件          72  2014-11-12 12:16  LCD\LCD_Config.h
     文件      182033  2015-10-25 15:22  LCD\Picture.h
     文件       25482  2015-11-03 09:56  LCD\font.h
     文件        1167  2015-11-03 10:13  LCD\gui.h
     文件       12471  2018-02-22 22:24  LCD\lcd.c
     文件        4728  2018-02-22 22:37  LCD\lcd.h
     目录           0  2018-03-05 17:31  Listings\
     文件      113728  2018-03-07 15:52  Listings\TestStm32F103Cb.map
     文件       43929  2018-03-07 15:52  Listings\startup_stm32f10x_md.lst
     目录           0  2018-03-05 17:31  RTE\
     目录           0  2018-03-05 17:31  RTE\CMSIS\
     文件       11181  2015-03-13 15:14  RTE\CMSIS\RTX_Conf_CM.c.0000
     目录           0  2018-03-05 17:31  RTE\Device\
     目录           0  2018-03-05 17:31  RTE\Device\STM32F103C8\
     文件       55603  2018-01-20 21:43  RTE\Device\STM32F103C8\RTE_Device.h
     文件       55603  2013-09-26 01:08  RTE\Device\STM32F103C8\RTE_Device.h.0000
     文件       12765  2012-01-24 12:06  RTE\Device\STM32F103C8\startup_stm32f10x_md.s
     文件       12765  2012-01-24 12:06  RTE\Device\STM32F103C8\startup_stm32f10x_md.s.0000
     文件        4164  2014-07-04 16:13  RTE\Device\STM32F103C8\stm32f10x_conf.h
     文件        4164  2014-07-04 16:13  RTE\Device\STM32F103C8\stm32f10x_conf.h.0000
     文件       36557  2012-01-24 12:06  RTE\Device\STM32F103C8\system_stm32f10x.c
     文件       36557  2012-01-24 12:06  RTE\Device\STM32F103C8\system_stm32f10x.c.0000
     目录           0  2018-03-05 17:31  RTE\Device\STM32F103CB\
     文件       55603  2013-09-26 01:08  RTE\Device\STM32F103CB\RTE_Device.h.0000
     文件       55603  2013-09-26 01:08  RTE\Device\STM32F103CB\RTE_Device.h.0001
     文件       12765  2012-01-24 12:06  RTE\Device\STM32F103CB\startup_stm32f10x_md.s.0000
     文件       12765  2012-01-24 12:06  RTE\Device\STM32F103CB\startup_stm32f10x_md.s.0001
............此处省略24个文件信息
