AVR 模拟IIC总线

使用AVR单片机的普通IO口模拟I2c总线时序。用实时时钟芯片演示例子。

#include

#include
#include  “iic.h“

#define uchar unsigned char

#define uint unsigned int
/********************************************************************
  此程序是I2C操作平台（主方式的软件平台）的底层的C子程序如发送数据
及接收数据应答位发送并提供了几个直接面对器件的操作函数，它很方便的
与用户程序连接并扩展.....

    注意:函数是采用软件延时的方法产生SCL脉冲固对高晶振频率要作
一定的修改....（本例是1us机器周期即晶振频率要小于12MHZ）

********************************************************************/

#define  uchar unsigned char /*宏定义*/
#define  uint  unsigned int

#define  _Nop（）  asm（“nop“）        /*定义空指令*/

/* 常变量定义区 */

                                                 /*端口位定义*/
#define SDA  PORTA_Bit1           /*模拟I2C数据传送位*/
#define SCL  PORTA_Bit0           /*模拟I2C时钟控制位*/
#define SDA_pin DDRA_Bit1          /*SDA输入输出*/
#define SCL_pin DDRA_Bit0
#define SDA_in PINA_Bit1

#define iic_delay（） delay_us（1）        // 根据系统时钟进行调整

uchar TAB_T[]={ 0x310x060x10//秒分时

0x130x010x070x08};//日星期月年.

void	delay_us（ uchar us ）
{
	uchar dly;
    while （ us -- ）
    {
        for（dly=0;dly<8;dly++）;
    }
}
                                                 /*状态标志*/
uchar ack;	         /*应答标志位*/

/*******************************************************************
                     起动总线函数
函数原型: void  Start_I2c（）;
功能:       启动I2C总线即发送I2C起始条件.

********************************************************************/
void Start（）
{

    SCL_pin=0;
    SDA_pin=0;
    SDA=1;      /*发送起始条件的数据信号*/
    _Nop（）;
    SCL=1;
    iic_delay（）;/*起始条件建立时间大于4.7us延时*/
    SDA_pin=1;
    SDA=0;      /*发送起始信号*/
    iic_delay（）;/* 起始条件锁定时间大于4μs*/
    SCL=0;      /*钳住I2C总线，准备发送或接收数据 */
    SCL_pin=1;
    iic_delay（）;
}
/*******************************************************************
                      结束总线函数
函数原型: void  Stop_I2c（）;
功能:       结束I2C总线即发送I2C结束条件.
********************************************************************/
void Stop（）
{
    SDA=0;          /*发送结束条件的数据信号*/
    SDA_pin=1;
    iic_delay（）;    /*发送结束条件的时钟信号*/
    SCL_pin=0;
    SCL=1;
    iic_delay（）;    /*结束条件建立时间大于4μs*/
    SDA_pin=0;
    SDA=1;          /*发送I2C总线结束信号*/
    iic_delay（）;
}
/*******************************************************************
                 字节数据传送函数
函数原型: void  SendByte（uchar c）;
功能:  将数据c发送出去可以是地址也可以是数据发完后等待应答并对
     此状态位进行操作.（不应答或非应答都使ack=0 假）
     发送数据正常，ack=1; ack=0表示被控器无应答或损坏。
********************************************************************/
void  WriteByte（uchar c）
{
    uchar BitCnt;

    for（BitCnt=0;BitCnt<8;BitCnt++）  /*要传送的数据长度为8位*/
    {
        if（（c<        {
            SDA_pin=0;
            SDA=1;   /*判断发送位*/
        }
        else
        {
            SDA=0;
            SDA_pin=1;
        }
        _Nop（）;
        SCL_pin=0;
        SCL=1;               /*置时钟线为高，通知被控器开始接收数据位*/
        iic_delay（）;         /*保证时钟高电平周期大于4μs*/
        SCL=0;
        SCL_pin=1;

    }

    iic_delay（） ;

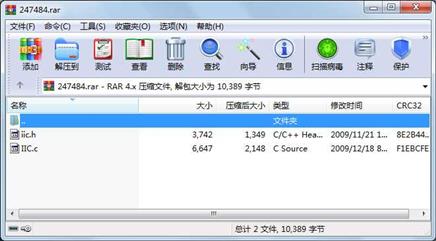

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       3742  2009-11-21 19:09  iic.h

     文件       6647  2009-12-18 08:42  IIC.c

----------- ---------  ---------- -----  ----

                10389                    2
