Verilog电子表编程

电子表Verilog编程 多功能电子表共有5种功能：功能1为数字钟；功能2为数字跑表；功能3为调时；功能4为闹钟设置；功能5为日期设置。除调时功能以外，电子表处于其他功能状态下时并不影响数字钟的运行。使用数字钟功能时，还可以通过按键快速查看当前的闹钟设置时间和当前日期。该电子表利用EDA实验平台的扬声器整点报时和定时报时，设置3个按键分别作为功能键和调整键。

#include
#include “system.h“
#include “altera_avalon_pio_regs.h“
#include “alt_types.h“
#include “sys/alt_timestamp.h“

void initial（void）;
//void time_test（void）;
void delay_ms（unsigned int num）;
void delay_us（unsigned long int num）;
void wr_data（alt_u8 data）;
void wr_comand（unsigned int comand）;

int main（）
{
    alt_u8 hour=0xf0minute=0xffsecond=0xffmode=0xff;

    // time_test（）;
    initial（）;
    while（1）
    {
        hour=IORD_ALTERA_AVALON_PIO_DATA（PIO_2_base）;   //读数据
        minute=IORD_ALTERA_AVALON_PIO_DATA（PIO_3_base）;
        second=IORD_ALTERA_AVALON_PIO_DATA（PIO_4_base）;
        mode=IORD_ALTERA_AVALON_PIO_DATA（PIO_5_base）;

        wr_comand（0x80）;   //第一行
        wr_data（0xa0）;
        wr_data（0xb0）;
        wr_data（0xc0）;
        wr_data（0xd0）;
        wr_data（0xe0）;
        mode=mode<<4;
        wr_data（mode）;

        wr_comand（0xc8）;   //第二行
        wr_data（hour）;
        hour=hour<<4;
        wr_data（hour）;
        wr_data（0xe0）;

        wr_data（minute）;
        minute=minute<<4;
        wr_data（minute）;
        wr_data（0xe0）;

        wr_data（second）;
        second=second<<4;
        wr_data（second）;
    }
}

/*void time_test（void）
{
    unsigned long int time1;
    unsigned long int time2;
    unsigned long int freq;
    if（alt_timestamp_start（）<0）
    {
        printf（“register failure!“）;
    }
    else
    {
        time1=alt_timestamp（）;
        delay_us（40）;
        time2=alt_timestamp（）;
        freq=alt_timestamp_freq（）;
        printf（“time1=%ldtime2=%ld\n“time1time2）;
        printf（“该延迟函数运行所花费的时间是：%f“（double）（time2-time1）/freq）;
    }
}*/

void initial（void）                        //控制器初始化
{
    IOWR_ALTERA_AVALON_PIO_DATA（PIO_1_base0x18）;    //18
    delay_ms（20）;
    wr_comand（0x30）;
    delay_us（120）;
    wr_comand（0x30）;
    wr_comand（0x30）;
    wr_comand（0x38）;                       //功能设置:2X16
    wr_comand（0x0c）;                       //关显示
    wr_comand（0x01）;                       //清屏
    delay_ms（2）;
    wr_comand（0x06）;                       //设定输入方式，AC自动减一，画面不动
}

void delay_ms（unsigned int num）            //ms延时
{
    unsigned int i;
    unsigned long int j;
    for（i=0;i    {
        for（j=0;j<7135;j++）
        {
            ;
        }
    }
}

void delay_us（unsigned long int num）                  //us延时
{
    unsigned long int i;
    unsigned int j;
     for（i=0;i    {
        for（j=0;j<6;j++）
        {
            ;
        }
    }
}

void wr_comand（unsigned int comand）                   //写指令
{
    IOWR_ALTERA_AVALON_PIO_DATA（PIO_0_basecomand）;
    IOWR_ALTERA_AVALON_PIO_DATA（PIO_1_base0x18）;     //18
    delay_us（1）;
    IOWR_ALTERA_AVALON_PIO_DATA（PIO_1_base0x1c）;     //1c
    delay_us（1）;
    IOWR_ALTERA_AVALON_PIO_DATA（PIO_1_base0x18）;
    delay_us（50）;
}

void wr_data（alt

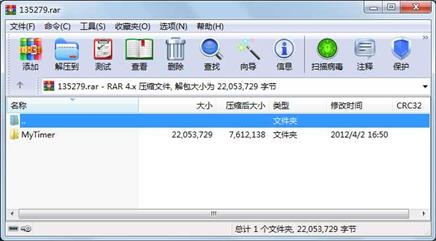

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       1263  2012-04-02 16:51  MyTimer\MyTimer.qpf

     文件       3738  2012-04-05 09:02  MyTimer\MyTimer.qsf

     文件       1591  2012-04-03 20:46  MyTimer\db\mux_0kb.tdf

     文件        137  2012-04-02 16:51  MyTimer\db\MyTimer.db_info

     文件     580994  2012-04-05 09:34  MyTimer\db\MyTimer.cmp.cdb

     文件        174  2012-04-05 09:33  MyTimer\db\MyTimer.tis_db_list.ddb

     文件       1479  2012-04-03 20:19  MyTimer\db\MyTimer.（0）.cnf.cdb

     文件        753  2012-04-03 20:19  MyTimer\db\MyTimer.（0）.cnf.hdb

     文件      38766  2012-04-05 09:31  MyTimer\db\MyTimer.rtlv_sg_swap.cdb

     文件         46  2012-04-05 09:33  MyTimer\db\MyTimer.cmp.ecobp

     文件       2194  2012-04-05 09:34  MyTimer\db\MyTimer.asm.qmsg

     文件      63987  2012-04-05 09:33  MyTimer\db\MyTimer.fit.qmsg

     文件     199697  2012-04-05 09:34  MyTimer\db\MyTimer.tan.qmsg

     文件     187638  2012-04-05 09:31  MyTimer\db\prev_cmp_MyTimer.map.qmsg

     文件        966  2012-04-05 09:32  MyTimer\db\MyTimer.cbx.xml

     文件      63987  2012-04-05 09:31  MyTimer\db\prev_cmp_MyTimer.fit.qmsg

     文件       2194  2012-04-05 09:31  MyTimer\db\prev_cmp_MyTimer.asm.qmsg

     文件       8943  2012-04-05 09:31  MyTimer\db\MyTimer.lpc.txt

     文件     202843  2012-04-05 09:31  MyTimer\db\prev_cmp_MyTimer.tan.qmsg

     文件      11383  2012-04-05 09:31  MyTimer\db\MyTimer.lpc.html

     文件     456894  2012-04-05 09:31  MyTimer\db\prev_cmp_MyTimer.qmsg

     文件     187638  2012-04-05 09:32  MyTimer\db\MyTimer.map.qmsg

     文件          4  2012-04-05 09:33  MyTimer\db\MyTimer.cmp.logdb

     文件      20280  2012-04-03 20:46  MyTimer\db\MyTimer.（2）.cnf.cdb

     文件       9123  2012-04-03 20:46  MyTimer\db\MyTimer.（2）.cnf.hdb

     文件        436  2012-04-05 09:31  MyTimer\db\MyTimer.smp_dump.txt

     文件      26596  2012-04-05 09:31  MyTimer\db\MyTimer.（1）.cnf.cdb

     文件      15646  2012-04-04 17:55  MyTimer\db\MyTimer.（43）.cnf.cdb

     文件       3716  2012-04-05 09:31  MyTimer\db\MyTimer.（1）.cnf.hdb

     文件       1025  2012-04-05 09:31  MyTimer\db\MyTimer.lpc.rdb

............此处省略472个文件信息
