基于51单片机的PWM直流电机调速proteus仿真.

详细介绍了直流电机基于单片机的调速系统 含有原理仿真代码

#include
#define uchar unsigned char
#define uint unsigned int

sbit key2=P3^2;
sbit key1=P3^1;
sbit CLOCK=P2^4;
sbit ST=P2^5;
sbit EOC=P2^6;
sbit OE=P2^7;
sbit PWM=P3^7;
uint temp;
uchar start;

void keyscan（）;
void delay（uint zz）;
void main（）
{
	P3=0;P0=0xff;
	TMOD=0x02;
	TH0=0x01;
	TL0=0X00;
	IE=0x82;
	TR0=1;
	start=0;
	while（1）
		{

			keyscan（）;
			while（start）
				{

					ST=0;ST=1;ST=0;	//启动ADC0809
					while（!EOC）;		//查询EOC是否为1；
					OE=1;
					temp=P1;				//读取A/D转化的结果
					OE=0;
					PWM=1;				//PWM输出高电平
					keyscan（）;
					delay（temp）;		//正脉冲宽度
					PWM=0;				//PWM输出低电平
					keyscan（）;
					delay（255-temp）;	//低脉冲宽度

				}
		}
}

void keyscan（）
{

	key2=1;
	key1=1;

	if（!key1）
		{
			delay（5）;
			if（!key1）
				{
					start=1;
				}
			while（!key1）;
			delay（5）;
			while（!key1）;
		}

	key2=1;
	key1=1;
	if（!key2）
		{
			delay（5）;
			if（!key2）
				{

					if（!PWM）PWM=1;
						else PWM=0;
					if（start）PWM=0;
					start=0;
				}
			while（!key2）;
			delay（5）;
			while（!key2）;
		}
}

void clockwave（） interrupt 1
{
	CLOCK=!CLOCK;
	TH0=0x01;
	TL0=0X00;
}


void delay（uint zz）
{
	uint xy;
	for（x=zz;x>0;x--）
		for（y=50;y>0;y--）;
}

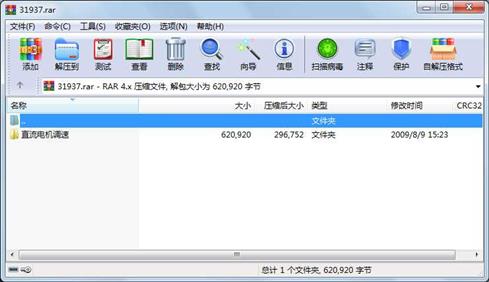

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件     270878  2009-06-28 23:44  直流电机调速\adc0809.pdf

     文件     155413  2009-06-29 00:13  直流电机调速\Last Loaded 直流电机调速.DBK

     文件       1753  2009-07-06 11:10  直流电机调速\直流电机

     文件       1308  2009-07-06 11:10  直流电机调速\直流电机.c

     文件        661  2009-07-06 11:10  直流电机调速\直流电机.hex

     文件         33  2009-07-06 11:10  直流电机调速\直流电机.lnp

     文件       3539  2009-07-06 11:10  直流电机调速\直流电机.LST

     文件       7805  2009-07-06 11:10  直流电机调速\直流电机.M51

     文件       2244  2009-07-06 11:10  直流电机调速\直流电机.OBJ

     文件       1062  2009-07-06 11:17  直流电机调速\直流电机.Opt

     文件       1048  2009-07-06 11:17  直流电机调速\直流电机.plg

     文件       1658  2009-06-28 23:31  直流电机调速\直流电机.Uv2

     文件       1062  2009-06-29 00:26  直流电机调速\直流电机_Opt.Bak

     文件          0  2009-06-28 19:46  直流电机调速\直流电机_Uv2.Bak

     文件     155398  2009-07-06 11:17  直流电机调速\直流电机调速.DSN

     文件      15397  2009-06-28 23:39  直流电机调速\直流电机调速.pdf

     文件       1661  2009-07-06 11:17  直流电机调速\直流电机调速.PWI

     目录          0  2009-08-09 15:23  直流电机调速

----------- ---------  ---------- -----  ----

               620920                    18
