刀刃法求MTF曲线

刀刃法求MTF曲线 matlab 数字图像处理

%{
 Slant Edge script
 File: MTFscript.m
 Written by: Patrick Granton
 September 2 2010
 Contact e-mail patrick.granton@maastro.nl

Tested using Matlab 7.7.0.471 （R2008b）
including the imaging toolbox on a mac using OSX 10.5.8

A Gaussian fitting tool has been used in this code. You can download this
tool on the Matlab central website here: http://www.mathworks.com/matlabcentral/fileexchange/11733-gaussian-curve-fit


%%%%%%%%%%%%%%%%%%%%Notes on script%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

General comments:

This code can be used to measure the pre-sampled MTF of an image which is a
quantity that describes the resolution of linear imaging system. The code
is based on measuring the pre-sample MTF using a precision machined
edge that is aligned - with respect to the columns or rows of an image -
at an angle between 1-5 degrees.

To learn more about the pre-sampled MTF consult the references at the end
of this script.

When you run this script your image containing the edge with appear with the
cropping tool. Crop your image to the region containing only the edge.
Double-click your cropped area for the script to continue.


Samei Flynn and Reimann （Ref.2 ） have a good description on how to
fabricate the edge to measure the pre-sampled MTF.

%%%%%%%%%%%%%%%%%%%%%Begin script%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%}
%Identify and initialize all variables

isotropicpixelspacing = 0.2;
% isotropic detector pixel spacing in mm （i.e. pixel pitch）.
% set this value to your detector

pixel_subdivision = 0.10;
% keep between 0.03 - > 0.15
% Samei Flynn and Reimann （Ref.2 ）suggest that 0.1 subpixel bin spacing
% provides a good trade-off between sampling uniformity and noise.

bin_pad = 0.0001;
% Bin_pad adds a small space so that all values are included the histogram
% of edge spread distances.

span = 10;
% span is used to smooth the edge spread function
% Samei Flynn and Reimann （Ref.2 ） use a forth weighted
% Gaussian-weighted moving polynomial.

edge_span = 4;
% Used to improve the location of the edge

boundplusminus = 2;
% boundplusminus is a variable that is used to crop a small section of the
% edge in order to used to find the subpixel interpolated edge position.


boundplusminus_extra = 6;
% boundplusminus_extra incorperates addition pixel values near the edge to
% include in the binned histogram.


%%%%%%%%%%%%%%%%%%%%%%%%%LOAD IMAGE%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%


Button_Image_Import = questdlg（‘What type of image would you like to import ?‘...
    ‘Image type?‘...
    ‘Dicom‘‘Tiff or Jpeg‘‘Matlab file‘‘Tiff or Jpeg‘）;

switch Button_Image_Import

    ca

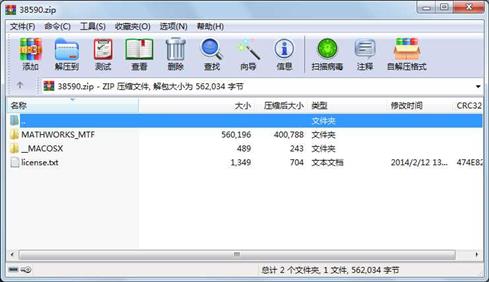

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     文件        6148  2010-09-03 14:06  MATHWORKS_MTF\.DS_Store
     文件      264118  2010-08-27 15:46  MATHWORKS_MTF\512by512_edgeImage.dcm
     文件      104157  2010-09-03 13:49  MATHWORKS_MTF\MTF_output.jpg
     文件       15380  2010-09-03 13:53  MATHWORKS_MTF\MTFscript.m
     文件       15381  2010-09-03 14:03  MATHWORKS_MTF\MTFscript.m~
     文件      155012  2010-09-03 13:50  MATHWORKS_MTF\screenshot.png
     文件          82  2010-09-03 14:06  __MACOSX\MATHWORKS_MTF\._.DS_Store
     文件          82  2010-09-03 13:53  __MACOSX\MATHWORKS_MTF\._MTFscript.m
     文件         325  2010-09-03 13:50  __MACOSX\MATHWORKS_MTF\._screenshot.png
     文件        1349  2014-02-12 13:15  license.txt
