资源简介

恩智浦全国大学生智能车竞赛直立参考代码。欢迎下载,仅供参考。 恩智浦全国大学生智能车竞赛直立参考代码。欢迎下载,仅供参考。

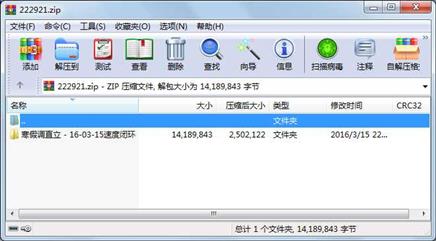

资源截图

代码片段和文件信息

#include “include.h“
#include  “CollectDate.h“

int nGravityMax=2856;
int nGravityMin=900;

unsigned int ATD_Data_Buf[21][2]={0};
unsigned int ATD_Data_mid[3]={0};
unsigned int GRAVITY_dataAR1_data;
int VOLTAGE_GRAVITY;
int nGravityOffset;
int VOLTAGE_GYRO;
int g_nGyroscopeOffset;
extern float g_fGravityAngleg_fYGravityAngleg_fCarSpeedAngle=0;
extern float g_fGyroAngleIntegralg_fSpeedControlIntegralg_fGyroAngleSpeedg_fGyroAngle;
float fDeltaValue;

float angleangle_dot;//互补滤波
float bias_cf;
float dt=0.005;
extern float CarAngle;

float  kai kai1;

void Read_AD(void)    //读取陀螺仪和加速度计AD值

  unsigned char i;
  for(i=0;i<=20;i++)
  {
    ATD_Data_Buf[i][0]=ad_once(ADC0SE8 ADC_12bit);    //B0 陀螺仪通道  AR1
    ATD_Data_Buf[i][1]=ad_once(ADC0SE9 ADC_12bit);    //B1 Z轴加速度计
  }
}

void Get_AD_mid(void)      //中值滤波

  unsigned char ijkmin;
  unsigned int t;

  for(j=0;j<2;j++)
  {
    for(i=0;i<20;i++)
    {
      min=i;
      for(k=i+1;k<21;k++)
      {
        if(ATD_Data_Buf[k][j]        {
          min=k;
        }
      }
      if(min!=i)
      {
        t=ATD_Data_Buf[i][j];
        ATD_Data_Buf[i][j]=ATD_Data_Buf[min][j];
        ATD_Data_Buf[min][j]=t;
      }
    }

    ATD_Data_mid[j]=ATD_Data_Buf[10][j];
  }
}


void AVE(void)
{
  int SUM_AR1=0SUM_GRAZ=0;
  u8 i;
  for(i=0;i<10;i++)
  {
    Read_AD();
    Get_AD_mid();
    SUM_AR1+=ATD_Data_mid[0];   //陀螺仪值
    SUM_GRAZ+=ATD_Data_mid[1];  //加速度值
  }
    AR1_data=SUM_AR1/10;    //陀螺仪值
    GRAVITY_data=SUM_GRAZ/10;       //加速度值
    //printf(“2=%d\n“GRAVITY_data);
}

/***********互补滤波****************/

void complement_filter(float angle_m_cffloat gyro_m_cf)
{
    bias_cf*=0.001; //陀螺仪零飘低通滤波;500次均值;0.998
    bias_cf+=gyro_m_cf*0.09;    //0.002
    angle_dot=gyro_m_cf-bias_cf;
    angle=(angle+angle_dot*dt)*0.95+angle_m_cf*0.04;
    //加速度低通滤波;20次均值;按100次每秒计算,低通5Hz;0.90 0.05
    CarAngle=angle;
}

/*********************Get_ATD_mid**************************/
void AngleCalculate(void)
{
    VOLTAGE_GRAVITY=GRAVITY_Receive();
    //printf(“%d\n“VOLTAGE_GRAVITY1);
    //加速度传感器角度输出
    g_fGravityAngle=(float)(VOLTAGE_GRAVITY-1838)*GRAVITY_ANGLE_RATIO;
    //陀螺仪角速度
    VOLTAGE_GYRO=AR1_Receive();
    //VOLTAGE_GYR1=ad_ave(ADC0SE12 ADC_12bit20);
    //printf(“g_nGyroscopeOffset=%d\n“g_nGyroscopeOffset);
    g_fGyroAngleSpeed=(float)((VOLTAGE_GYRO-2852)*0.45);//0.123陀螺仪比例参数021
    //g_fGyroAngle=g_fGyroAngleSpeed*0.005;   //求陀螺仪比例系数
    g_fGyroAngle=g_fGyroAngleIntegral;
    fDeltaValue = (g_fGravityAngle - g_fGyroAngle)/0.7;
    //g_fGyroAngleIntegral+=((g_fGravityAngle-g_fGyroAngleIntegral)*(1.00+Scan_Key0())+g_fGyroAngleSpeed)*(0.21+Scan_Key0());
    g_fGyroAngleIntegral+=(g_fGyroAngleSpeed+fDeltaValue)*0.005;
    //complement_filter(g_fGyroAngleIntegralg_f

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2016-03-15 22:02  寒假调直立 - 16-03-15速度闭环\
     目录           0  2016-03-15 22:02  寒假调直立 - 16-03-15速度闭环\build\
     目录           0  2016-03-15 22:02  寒假调直立 - 16-03-15速度闭环\build\config files\
     文件        2030  2015-03-30 11:51  寒假调直立 - 16-03-15速度闭环\build\config files\128KB_Pflash.icf
     文件        2206  2010-11-12 03:41  寒假调直立 - 16-03-15速度闭环\build\config files\128KB_Pflash_128KB_Dflash.icf
     文件        2035  2012-02-28 15:33  寒假调直立 - 16-03-15速度闭环\build\config files\128KB_Ram.icf
     文件        2030  2010-10-28 03:30  寒假调直立 - 16-03-15速度闭环\build\config files\256KB_Pflash.icf
     文件        2214  2012-03-01 20:12  寒假调直立 - 16-03-15速度闭环\build\config files\256KB_Pflash_256KB_Dflash.icf
     文件        2024  2010-10-28 03:30  寒假调直立 - 16-03-15速度闭环\build\config files\32KB_Ram.icf
     文件        2041  2012-03-01 18:46  寒假调直立 - 16-03-15速度闭环\build\config files\512KB_Pflash.icf
     文件        2217  2010-11-12 03:41  寒假调直立 - 16-03-15速度闭环\build\config files\64KB_Pflash_64KB_Dflash.icf
     文件        2024  2010-10-28 03:30  寒假调直立 - 16-03-15速度闭环\build\config files\64KB_Ram.icf
     文件        3463  2012-03-08 21:04  寒假调直立 - 16-03-15速度闭环\build\config files\fire_RAM_K60N512.icf
     文件        3441  2012-03-08 21:04  寒假调直立 - 16-03-15速度闭环\build\config files\fire_ROM_K60N512.icf
     文件         669  2012-03-10 23:38  寒假调直立 - 16-03-15速度闭环\build\iar.h
     目录           0  2016-03-15 22:02  寒假调直立 - 16-03-15速度闭环\build\led_demo\
     目录           0  2016-03-15 22:02  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\
     目录           0  2016-03-15 22:02  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\Exe\
     文件       45603  2016-03-12 20:56  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\Exe\.hex
     文件       21994  2015-03-28 10:54  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\Exe\fire_gpio_demo.hex
     文件      284536  2016-03-12 20:56  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\Exe\fire_gpio_demo.out
     文件       16243  2016-03-12 20:57  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\Exe\fire_gpio_demo.sim
     目录           0  2016-03-15 22:02  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\List\
     文件       34922  2016-03-12 20:56  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\List\fire_gpio_demo.map
     目录           0  2016-03-15 22:02  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\Obj\
     文件       27156  2015-07-20 11:56  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\Obj\adc.o
     文件       11376  2015-07-20 11:56  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\Obj\alloc.o
     文件       16528  2015-07-20 11:56  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\Obj\arm_cm4.o
     文件        8728  2015-08-12 20:35  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\Obj\assert.o
     文件       37728  2016-03-12 20:56  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\Obj\CollectDate.o
     文件       35772  2016-03-12 20:56  寒假调直立 - 16-03-15速度闭环\build\led_demo\Debug\Obj\Control.o
............此处省略298个文件信息
