TCS230颜色传感器源程序三原色识别

TCS230颜色传感器是业内第一款集成三色识别的颜色传感器，能识别三原色，芯片内集成10位AD，输出为数字信号，采用记频就可以很轻松的将三原色的频率采集，我的程序已经调试通过，相等不错的，请大家放心

/***********************/
//时间：2010年4月30日
//函数：颜色识别
/*************************/
#include
#include
#include
#define uchar unsigned char
#define uint unsigned int
uint fry;
bit int_stop;
uchar l_tmpdate[8];//程序显示的缓冲区
/////显示部分/////
sbit RW_SID=P2^0;//RW
sbit E_CLK=P2^1;//EN
code uchar xianshi1[]=“    学院物电系  “;
code uchar xianshi2[]=“颜色传感器CS230 “;
code uchar xianshi3[]=“当前颜色为：    “;
code uchar xianshi4[]=“当前频率为：    “;
code uchar yanse[8]=“蓝绿红百“;

/*********端口定义********/
sbit fs0 =P1^0;
sbit fs1 =P1^1;
sbit en=P1^2;
sbit out=P3^4; //频率从T0口入
sbit fs2 =P1^4;
sbit fs3 =P1^5;
sbit key0=P3^2;
sbit LED0=P3^5;
sbit LED=P2^6;
uchar l_key;
uchar color;
uchar T[5];					//color timer
uchar TH[4];
uchar TL[4];
uchar bizhi[4];
uint  comp[3];
uchar flag;
uint disp_datdisp_dat1;
////////////////////
/*******延时函数***********/
void delay（void）//空5个指令
{
	_nop_（）;_nop_（）;_nop_（）;_nop_（）;_nop_（）;
}
void delayms（uint x）
{
  uint y;
  for（x;x>0;x--）
    for（y=110;y>0;y--）;
}
/*void delayms（uint i）
{
  for（i=0;i<255;i++）;
}*/
/***********串口函数***********/
///////////////////////////////////////////////////
void SendByte（unsigned char dat）//串行发送一字节数据

    {
     unsigned char i;
     for（i=0;i<8;i++）
     {
       E_CLK=0;
       if（dat&0x80）
       RW_SID=1;
       else
       RW_SID=0;
       E_CLK=1;
       dat=dat<<1;
     }
    }


////////////////////////////////////////////////////

//写命令
void  sendcom（unsigned char dat）
    {
      SendByte（0xF8）;//11111000     RW=0RS=0     同步标志
      SendByte（dat&0xF0）;//高四位
      SendByte（（dat&0x0F）<<4）;//低四位
    }
//写数据

void senddat（unsigned char dat）
    {
      SendByte（0xFA）;//11111010     RW=0RS=1
      SendByte（dat&0xF0）;//高四位
      SendByte（（dat&0x0F）<<4）;//低四位
    }


/***********初始化12864******************/

void init12864（）
{
   uint i;
   sendcom（0x30）;//功能设置，一次送8位数据，基本指令集
   sendcom（0x0C）;//00001100       整体显示，游标off，游标位置off
   sendcom（0x01）;//00000001     清DDRAM
   sendcom（0x02）;//00000010     DDRAM地址归位
   sendcom（0x80）;//10000000     设定DDRAM 7位地址000，0000到地址计数器AC

  sendcom（0x80）;
  delayms（40）;
  for（i=0;i<16;i++）
  {
  senddat（xianshi1[i]）;
  delayms（20）;
  }

  sendcom（0x90）;
  delayms（40）;
  for（i=0;i<16;i++）
  {
  senddat（xianshi2[i]）;
  delayms（20）;
  }

  sendcom（0x88）;
  delayms（40）;
  for（i=0;i<16;i++）
  {
  senddat（xianshi3[i]）;
  delayms（20）;
  }

  sendcom（0x98）;
  delayms（40）;
  for（i=0;i<16;i++）
  {
  senddat（xianshi4[i]）;
  delayms（20）;
  }

}
/*void display（uchar dat）
{
  writedat（0xfadat）;
}*/

/******颜色初始化函数*******/
//函数：设置单片机定时计数器工作模式
//功能：选择TCS230输出比例因子，使能输出
/***************************/
/*void init51（void）
{
 TMOD=0x11;  //工作状态
 TH0=256-（50000/256）; //定时器初值
 TL0=256-（50000%256）;
 TH1=256-500/256;
 TL1=256-500%256;	//初始化
 ET0=1;

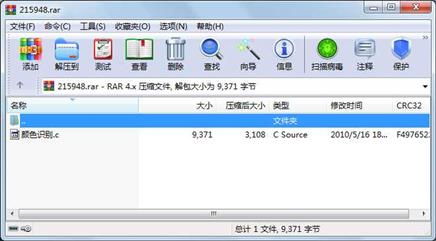

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
